隨著光伏板行業的發展，光伏板的尺寸越來越大，給EL檢測帶來了新的挑戰，單相機EL檢測相機面臨視野不夠的狀況，本方案通過四相機拼合來檢測最大至2.8*1.4米的光伏板，而整個機器高度保持在90cm以內。
硬件連接
EL相機和鏡頭：JHSM400Bf-NIR-RH, JHHF0420-5M 4套
電腦配置：Windows 7 64位或者Windows 10 64位系統。推薦內存8GB以上，CPU i7 7700或以上。
相機安裝，四個相機分別負責四個角的區域。 相機視野需要重疊約半個柵格，一般8-10cm。在拼接過程中，將剪去每個相機不完整的晶格來得到較好的拼接效果。
推薦的安裝尺寸， 支架高90cm（相機尾部離地面2.5cm,相機鏡頭總長7.5cm，工作距離80cm。
相機安裝方向為貼標簽一側與待測板子的長邊平行。

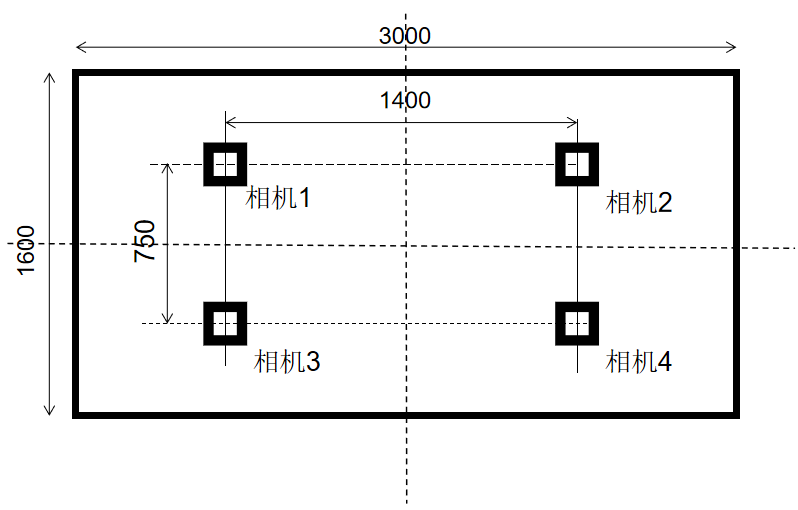

相機的安裝中心間距為0.75米和1.4米
四個相機可直接連入電腦的4個USB接口，或者通過一個USB Hub連接，使用Hub連接時，推薦使用帶獨立供電的Hub。
插入相機，安裝相機驅動以后，電腦的設備管理器中可以看到接入的相機信息。
驅動軟件版本>=2021.06.01 .

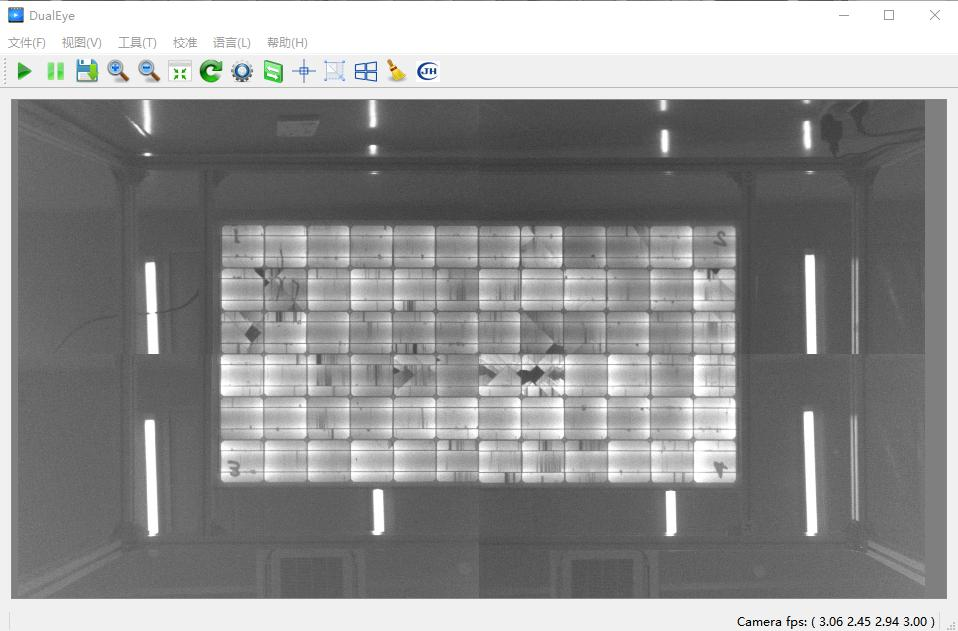

將光伏板放到測試架上，通電。初次打開軟件，相機可能并不在正確的位置上，根據圖像拍攝到的板子屬于哪個角，拖拽到正確的位置。
圖像移動到合適的位置但仍然沒有拼合成整體，主要是由于鏡像未正確設置。此時將彈出重新啟動的提示，由于調整了相機順序，需要重新啟動軟件。
重新打開軟件，打開設置，選擇相機編號(Cam0,Cam1,Cam2,Cam3)，勾選水平鏡像或者垂直鏡像調整到可拼接的角度后保存。
通常四個相機亮度近似，如果有亮度差異，確認鏡頭上光圈都調到最大，然后調節參數里的曝光，增益和高級增益等參數。使得四個相機亮度接近。
標定拼合圖像需要利用光伏板的柵格，標定的同時，剪去多余的部分。 標定的前提是需要將相機盡量安裝整齊，如果偏差超過了一個柵格范圍，可能導致缺失，請先調整安裝。
詳細操作可點擊右側立刻下載文件學習。
